מבוא
הערכת השפעת הרוח במרחב הבנוי היא שלב קריטי בתכנון עירוני, במיוחד עבור אזורים צפופים בהם יש צורך להבטיח נוחות ובטיחות להולכי רגל. אחת השיטות המתקדמות להערכת השפעה זו היא סימולציות CFD (Computational Fluid Dynamics), המספקות חיזוי מדויק של התפלגות הרוח במרחב.
דיוק התחזיות תלוי במידה רבה בהגדרות נכונות של המודל, ואחד מהפרמטרים החשובים ביותר בסימולציות אלו הוא בחירת נקודת הייחוס—המיקום בתוך מנהרת הרוח הווירטואלית אשר משמש כבסיס להשוואת מהירות הרוח וערכים מטאורולוגיים אחרים בכל האזורים הנבדקים. בחירה נכונה של נקודת הייחוס קריטית לקבלת ממצאים מהימנים ועקביים, ואילו בחירה לא נכונה עלולה להוביל להטיות ולפערים משמעותיים בתוצאות.
מאמר זה מציג את תהליך בחירת נקודת הייחוס, תוצאות מבחני רגישות שנערכו על מספר פרויקטים אמיתיים, והמסקנות המרכזיות שהתקבלו מתוך בדיקות אלו.
משמעות נקודת הייחוס ואופן השפעתה על ממצאי הבדיקה
במהלך סימולציות CFD, תוכנת החישוב מקבלת כקלט את נתוני הרוח המטאורולוגיים בנקודת הייחוס ומתרגמת אותם למהירויות רוח ותנאי זרימה בגובהי אזורי הבדיקה שהוגדרו. לכן, מיקום וגובה נקודת הייחוס ישפיעו באופן ישיר על תוצאות המודל.
בהגדרה לא נכונה, ייתכן שמהירות הרוח באזורי הבדיקה תוטה כלפי מעלה או מטה בשל השפעות לא צפויות של הבינוי והטופוגרפיה. מיקום לא ניטרלי עלול לגרום לממצאים שאינם יציבים, כלומר כאלו שמשתנים כתלות במיקום נקודת הייחוס בתוך מנהרת הרוח.
במילים פשוטות, כדי להבטיח ממצאים ניטרליים ואמינים, נקודת הייחוס צריכה להיות ממוקמת באזור בו זרימת האוויר מושפעת כמה שפחות מהאלמנטים הפיזיים שנטענו למודל (בינוי, טופוגרפיה, צמחייה).
מבחני רגישות: בחינת השפעת מיקום וגובה נקודת הייחוס
במטרה לקבוע את גובה נקודת הייחוס האופטימלית, בוצעו מבחני רגישות על מספר פרויקטים אמיתיים, תוך בדיקה של מספר תרחישים:
- נקודות ייחוס בגובה נמוך (10-20 מטרים מעל הקרקע) – גובה אופייני לחיישנים בתחנות מדידה.
- נקודות ייחוס בגובה 150 מטרים מעל הקרקע – גובה בו מתקבלים נתונים מטאורולוגיים אמינים.
- השפעת הבינוי הגבוה מאוד (כולל מבנים מעל 150 מטרים) על עקביות הממצאים.
מסקנות המבחנים
- נקודות ייחוס נמוכות (10-20 מטרים מעל הקרקע) מייצרות ממצאים לא עקביים
- כאשר נקודת הייחוס הוגדרה בגובה 10-20 מטרים, הממצאים השתנו באופן משמעותי בהתאם למיקומה בתוך מנהרת הרוח.
- בפרויקטים מסוימים, הבדלים בעשרות אחוזים במהירות הרוח החזויה נמדדו רק בשל שינוי מיקום האופקי של נקודת הייחוס.
- מהירויות הרוח היו רגישות מאוד לטופוגרפיה, כך שנקודות סמוכות למבנים גבוהים, מדרונות או ואדיות הניבו שונות גבוהה בין החיזויים.
- חוסר העקביות בתוצאות הפך את נקודת הייחוס הנמוכה ללא מתאימה להפקת ממצאים מהימנים.
- נקודות ייחוס בגובה 150 מטרים מספקות עקביות גבוהה
- כאשר נקודת הייחוס הוגדרה בגובה 150 מטרים, הממצאים נותרו עקביים מאוד גם כאשר המיקום האופקי בתוך מנהרת הרוח השתנה.
- התוצאות שהתקבלו היו דומות בין פרויקטים שונים, מה שמצביע על אמינות גבוהה של גובה זה.
- גם כאשר הבינוי היה גבוה במיוחד (מעל 150 מטרים), נקודות ייחוס בגובה 150 מטרים הצליחו לייצר אחידות סבירה בממצאים, והפערים בהשוואה לנקודות ייחוס נמוכות היו משמעותיים.
- לא נבחנו נקודות ייחוס בגובה העולה על 150 מטרים
למרות היתרון התיאורטי שבהצבת נקודת ייחוס בגובה רב יותר, הבדיקות לא כללו נקודות בגובה העולה על 150 מטרים, בשל מגבלות הנתונים המטאורולוגיים.
- באופן תיאורטי, אם הייתה אפשרות לקבל נתונים מטאורולוגיים אמינים בגבהים גבוהים יותר, היה עדיף להגדיר נקודת ייחוס בהתאם לגובה הבינוי במקרים של גורדי שחקים גבוהים מאוד.
- אולם, הנתונים הקיימים בגבהים שמעל 150 מטרים אינם מספקים דיוק מספק, ולכן אין יכולת להסתמך עליהם בבדיקות CFD.
- מבחני הרגישות הראו כי גם בפרויקטים עם בינוי גבוה במיוחד, נקודת ייחוס בגובה 150 מטרים עדיין סיפקה רמה מספקת של עקביות, והייתה עדיפה בהרבה על פני נקודות נמוכות יותר.

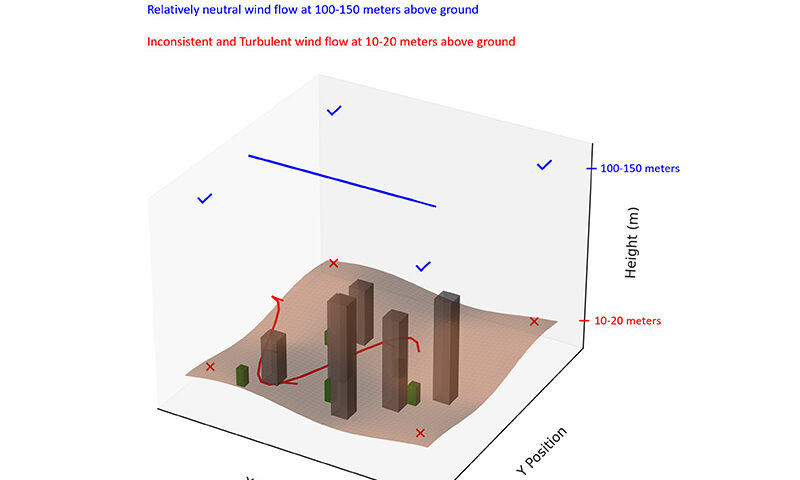

מדוע יש להגדיר נקודת ייחוס בגובה של לפחות 100 מטרים?
✅ ניטרליות גבוהה יותר – מעל גובה הבינוי, הזרימה הופכת פחות מושפעת מהמבנים, ומתקבלות תוצאות יציבות.
✅ יציבות הממצאים – בבדיקות שבוצעו, נקודות בגובה 150 מטרים הראו התאמה גבוהה בין המודלים לפרויקטים שונים.
✅ הימנעות מהשפעות טופוגרפיות מקומיות – בניגוד לנקודות נמוכות יותר, בהן גורמים כמו קרבת עמק או מבנה גבוה משפיעים באופן ניכר.
✅ השגת נתונים מטאורולוגיים אמינים – גובה זה תואם את רוב מאגרי הנתונים המטאורולוגיים האמינים הקיימים כיום.
סיכום והמלצות
על בסיס מבחני הרגישות שבוצעו על מספר פרויקטים אמיתיים, ניתן להסיק באופן עקבי כי:
- נקודת ייחוס בגובה נמוך (10-20 מטרים) אינה מספקת ממצאים מהימנים בשל השפעות טופוגרפיה ובינוי.
- נקודת ייחוס בגובה 150 מטרים מספקת תוצאות יציבות ומהימנות, גם כאשר קיימים מבנים גבוהים מאוד.
- לא נבחנו נקודות בגובה העולה על 150 מטרים, בשל מגבלות נתונים מטאורולוגיים, אך באופן תיאורטי, אילו היו זמינים נתונים מדויקים, ייתכן והיה עדיף להגדיר נקודות גבוהות יותר בפרויקטים עם גורדי שחקים.
- לפרויקטים עם מבנים גבוהים מאוד, ניתן להרחיק את נקודת הייחוס בגובה 150 מטרים לקצה מנהרת הרוח הווירטואלית כדי לשמור על ניטרליות גבוהה יותר.
כדי להבטיח ממצאים איכותיים, עקביים ומהימנים, יש להגדיר את נקודת הייחוס בין 100 ל-150 מטרים מעל הקרקע, תוך התאמה לנתוני הרוח המטאורולוגיים. עמידה בהמלצות אלו תשפר את הדיוק של בדיקות CFD, תסייע לתכנון עירוני טוב יותר, ותאפשר תחזיות אמינות יותר להשפעת הרוח על המרחב האורבני.
